Como proveedor de evaporadores de tipo vinculado, he encontrado numerosas consultas de los clientes con respecto a los requisitos de instalación de estos componentes esenciales. Una pregunta que surge con frecuencia es si un evaporador de tipo unido requiere una base especial para la instalación. En esta publicación de blog, profundizaré en este tema, proporcionando un análisis integral basado en principios científicos y experiencia de la industria.
Comprensión de los evaporadores de tipo unido

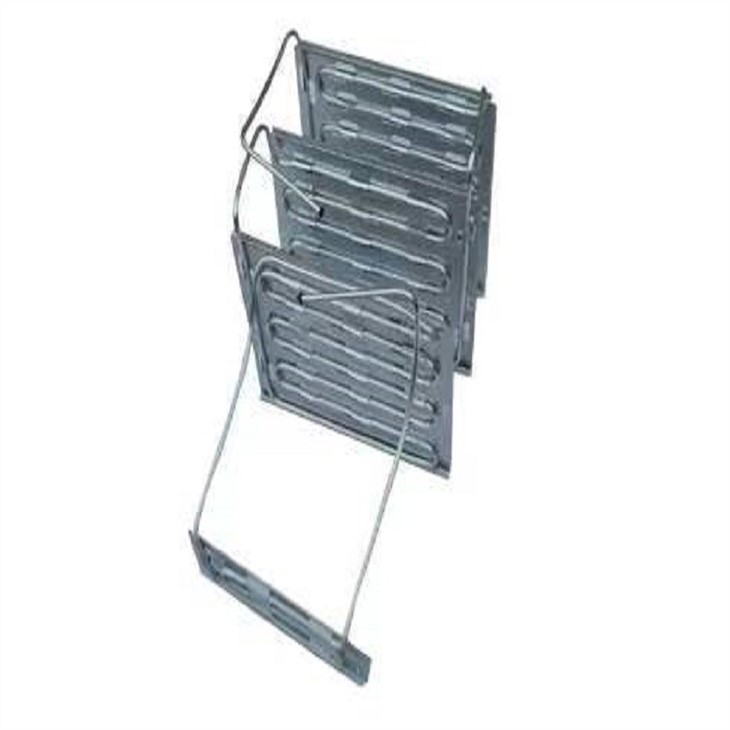

Antes de discutir la base de instalación, es crucial comprender qué es un evaporador de tipo unido y cómo funciona. AEvaporador de tipo unidoes un componente clave en los sistemas de refrigeración, diseñado para transferir el calor del entorno circundante al refrigerante. Funciona en el principio de evaporación, donde el refrigerante absorbe el calor y cambia de un líquido a un estado de vapor. Este proceso enfría efectivamente el área circundante, lo que lo hace ideal para diversas aplicaciones, incluidos refrigeradores comerciales, instalaciones de almacenamiento en frío y sistemas de enfriamiento industrial.
El diseño único de un evaporador de tipo unido implica unir los tubos de refrigerante a una placa de metal o una estructura de aletas. Este proceso de unión mejora la eficiencia de transferencia de calor al proporcionar una superficie más grande para el intercambio de calor. Además, garantiza una conexión segura y estable entre los tubos y la estructura, minimizando el riesgo de fuga de refrigerante y mejorando la confiabilidad general del evaporador.
Factores que afectan los requisitos de la base
Varios factores influyen en si un evaporador de tipo unido requiere una base especial para la instalación. Estos factores incluyen el tamaño y el peso del evaporador, las condiciones de funcionamiento, la ubicación de la instalación y el tipo de sistema de refrigeración.
Tamaño y peso
Los evaporadores de tipo unión más grande y pesado generalmente requieren una base más robusta para soportar su peso y evitar daños estructurales. El peso del evaporador incluye no solo los componentes físicos sino también el refrigerante y cualquier aislamiento o accesorios adicionales. Si la base no es lo suficientemente fuerte como para soportar el peso, puede conducir a un asentamiento desigual, lo que puede causar estrés en el evaporador y sus conexiones, lo que podría provocar fugas de refrigerante o un rendimiento reducido.
Condiciones de funcionamiento
Las condiciones de funcionamiento del sistema de refrigeración también pueden afectar los requisitos de la base. Por ejemplo, si el evaporador se instala en un entorno con altos niveles de vibración o actividad sísmica, puede ser necesaria una base especial para proporcionar estabilidad adicional. La vibración puede hacer que el evaporador se mueva o se mueva, lo que puede dañar los tubos y conexiones de refrigerante. Una base bien diseñada puede ayudar a absorber y amortiguar las vibraciones, protegiendo al evaporador del daño.
Ubicación de la instalación
La ubicación de la instalación del evaporador es otra consideración importante. Si el evaporador se instala al aire libre, puede estar expuesto a condiciones climáticas duras, como viento, lluvia y temperaturas extremas. Estas condiciones pueden afectar la integridad de la base y el evaporador en sí. En tales casos, se puede requerir una base especial para proteger al evaporador de los elementos y garantizar su rendimiento a largo plazo. Además, si el evaporador se instala en un espacio confinado o en una plataforma elevada, la base debe estar diseñada para acomodar los requisitos de instalación específicos.
Tipo de sistema de refrigeración
El tipo de sistema de refrigeración en el que se utiliza el evaporador de tipo unido también puede influir en los requisitos de la base. Por ejemplo, en un gran sistema de refrigeración industrial, el evaporador puede ser parte de una compleja red de tuberías y equipos. La base debe estar diseñada para apoyar el peso y el movimiento de todo el sistema, asegurando que el evaporador permanezca estable y correctamente alineado. Por el contrario, un residencial más pequeñoEvaporador del refrigeradorPuede no requerir una base especial, ya que generalmente se instala en un entorno relativamente estable y tiene un menor peso y tamaño.
Cuando se requiere una base especial
Según los factores mencionados anteriormente, hay varias situaciones en las que un evaporador de tipo unido puede requerir una base especial para la instalación:
Aplicaciones industriales a gran escala
En los grandes sistemas de refrigeración industrial, como los utilizados en almacenes de almacenamiento en frío o plantas de procesamiento de alimentos, los evaporadores de tipo unido son a menudo grandes y pesados. Estos evaporadores pueden requerir una base diseñada a medida para apoyar su peso y garantizar una alineación adecuada. Es posible que la base deba ser reforzada con acero o concreto para proporcionar la resistencia y estabilidad necesarias.
Entornos de alta vibración
Si el evaporador se instala en un entorno con altos niveles de vibración, como maquinaria casi pesada o en una zona sísmica, puede ser necesaria una base especial. La base se puede diseñar con características de aislamiento de vibraciones, como soportes de goma o resortes, para absorber y amortiguar las vibraciones, protegiendo al evaporador del daño.
Instalaciones al aire libre
Las instalaciones al aire libre exponen el evaporador a varias condiciones climáticas, lo que puede afectar la integridad de la fundación. Se puede requerir una base especial para proteger al evaporador de las fluctuaciones de humedad, viento y temperatura. Esto puede implicar el uso de materiales impermeables, proporcionar un drenaje adecuado y garantizar un aislamiento adecuado para evitar la congelación y la descongestación.
Terreno desigual o suave
Si el sitio de instalación tiene un terreno desigual o suave, puede ser necesaria una base especial para nivelar la superficie y proporcionar una base estable para el evaporador. Esto puede implicar compactar el suelo, instalar una losa de concreto o usar una base de pilotes para distribuir el peso de manera uniforme y evitar el asentamiento.
Cuando no se requiere una base especial
En muchos casos, un evaporador de tipo unido no requiere una base especial para la instalación. Esto es especialmente cierto para evaporadores más pequeños utilizados en sistemas de refrigeración residencial o comercial, como refrigeradores domésticos o congeladores comerciales pequeños. Estos evaporadores son típicamente livianos y se pueden instalar en una superficie plana y estable, como un piso de concreto o un marco de metal.
Además, si el evaporador se instala en un entorno controlado con vibraciones mínimas y condiciones de funcionamiento estable, una base estándar puede ser suficiente. Por ejemplo, en una habitación climatizada o un edificio bien aislado, el evaporador puede ser compatible con una plataforma simple o un sistema de estante sin la necesidad de una base especial.
Consideraciones de instalación
Independientemente de si se requiere una base especial, la instalación adecuada es crucial para garantizar el rendimiento óptimo y la longevidad del evaporador de tipo unido. Aquí hay algunas consideraciones generales de instalación:
Arrasamiento
El evaporador debe instalarse en una superficie de nivel para garantizar un drenaje adecuado y evitar la agrupación de refrigerante. La instalación desigual puede hacer que el refrigerante se acumule en ciertas áreas, reduciendo la eficiencia del evaporador y potencialmente provocando daños.
Autorización
Se debe proporcionar un espacio libre adecuado alrededor del evaporador para permitir el acceso adecuado a la circulación y el mantenimiento del aire. Esto incluye la autorización arriba, abajo y en todos los lados del evaporador. El espacio libre insuficiente puede restringir el flujo de aire, reduciendo la eficiencia de transferencia de calor y aumentando el riesgo de sobrecalentamiento.
Conexión y sellado
Los tubos y conexiones de refrigerante deben instalarse y sellarse correctamente para evitar la fuga de refrigerante. Esto implica usar los accesorios, juntas y selladores correctos, y seguir las instrucciones de instalación del fabricante cuidadosamente. Cualquier filtración no solo puede reducir el rendimiento del evaporador, sino que también representa un riesgo de seguridad y un riesgo ambiental.
Sistemas eléctricos y de control
Los sistemas eléctricos y de control del evaporador deben instalarse correctamente para garantizar una operación segura y confiable. Esto incluye el cableado adecuado, la conexión a tierra y la conexión con la fuente de alimentación. El sistema de control debe calibrarse y programarse para operar el evaporador a la configuración de temperatura y presión deseada.
Conclusión
En conclusión, si un evaporador de tipo unido requiere una base especial para la instalación depende de varios factores, incluido el tamaño y el peso del evaporador, las condiciones de funcionamiento, la ubicación de la instalación y el tipo de sistema de refrigeración. En algunos casos, como aplicaciones industriales a gran escala, entornos de alta vibración, instalaciones al aire libre o un terreno desigual, puede ser necesaria una base especial para garantizar la estabilidad y el rendimiento del evaporador. Sin embargo, en muchas aplicaciones residenciales o comerciales más pequeñas, una base estándar puede ser suficiente.
Como proveedor de evaporadores de tipo vinculado, estamos comprometidos a proporcionar a nuestros clientes los productos y el soporte técnico de la más alta calidad. Si tiene alguna pregunta o necesita ayuda con la instalación de un evaporador de tipo unido, no dude en contactarnos. Nuestro equipo de expertos puede ayudarlo a determinar los requisitos de base apropiados para su aplicación específica y proporcionar orientación sobre el proceso de instalación. Esperamos trabajar con usted para satisfacer sus necesidades de refrigeración.
Referencias
- Manual Ashrae - Refrigeración. Sociedad Estadounidense de Ingenieros de Calefacción, Refrigerante y Air Cedicioning.
- Diseño del sistema de refrigeración y manual de instalación. Documentación del fabricante.
- Diseño estructural para equipos de refrigeración. Estándares y pautas de ingeniería.
